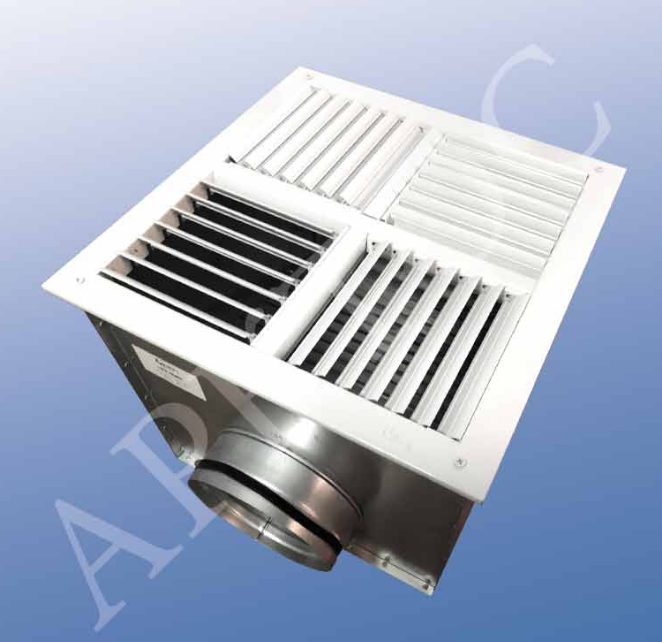

Воздухораспределитель панельный вихревой Арктос 1 ВПЛ 450х450 предназначен для подачи воздуха системами вентиляции и кондиционирования в изотермическом и неизотермическом режиме в помещения различного назначения (общественные, административные, производственные) высотой от 2,7 метров и более.

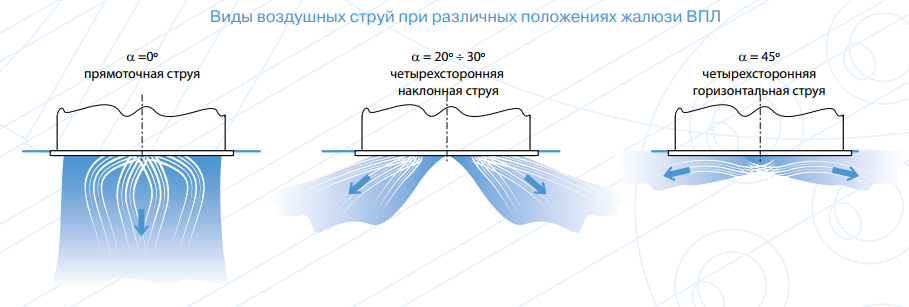

Преимуществом данного изделия является возможность регулирования направления, дальнобойности и формы приточной струи путем изменения угла наклона жалюзи от 0° до 45°. Жалюзи секций могут поворачиваться, меняя угол наклона от α = 0° к геометрической оси плоскости панели до α = 45°. При угле поворота жалюзи α = 45° создается четырехсторонняя горизонтальная струя; при α = 20° формируется четырехсторонняя наклонная струя; при α = 0° формируется вертикальная прямоточная струя.
Тип управления поворотом жалюзи— Индивидуальное посекционное (ВПЛ) , когда поворот жалюзи каждой секции производится индивидуально (всех жалюзи одной секции на одинаковый угол) путем поворота рукой одной из жалюзи секции.

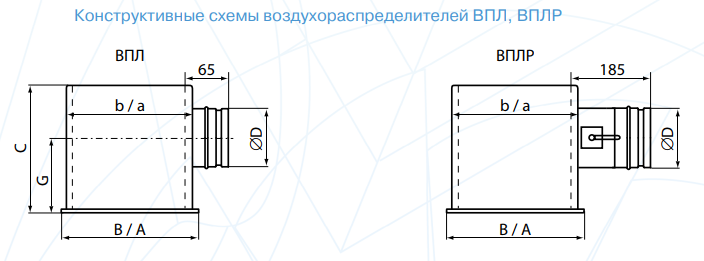

Конструктивно воздухораспределители 1ВПЛ состоит из камеры статического давления с боковым или торцевым подводом, к которой крепится воздухораздающая панель. На панели располагаются четыре квадратные секции одинакового размера с регулируемыми жалюзи, которые расположены перпендикулярно относительно жалюзи соседней секции. КСД стандартной высоты ( для 1ВПЛ) – для использования изделия с небольшими расходами и в помещениях с низкими потолками.
Камера статического давления действует как простейший камерный глушитель, снижая шум, распространяющийся по вентиляционной сети на 4-6 дБ.
Воздухораспределитель Арктика 1ВПЛ устанавливается на отводах круглых воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки.
Монтаж 1ВПЛ к строительным конструкциям производится с помощью металлических тросов, пропущенных через отверстия в отогнутых полках камеры, или с помощью резьбовых шпилек и угловых кронтшейнов. Крепежные элементы в комплект не входят.
Герметичность соединения входного патрубка КСД с воздуховодом обеспечивается резиновым уплотнением.
Панель для 1ВПЛ изготавливается из стали и окрашивается в белый цвет RAL9016, КСД – неокрашенная оцинкованная сталь.
Возможно изготовление воздухораспределителей 1ВПЛ на заказ :
