Узел обвязки ВДЛ-322Т-821-10

Купить Узел обвязки ВДЛ-322Т-821-10

Цена
118 135,07
Количество
Заказ по телефону
+7 (495)-649-67-66

Узел обвязки Арктика ВДЛ-322Т-821-10 предназначен для регулирования температуры теплоносителя и обеспечения заданной температуры приточного воздуха в системах вентиляции и кондиционирования.

Узел обвязки ВДЛ обеспечивает необходимую циркуляцию теплоносителя в контуре калорифера для предотвращения его размораживания.

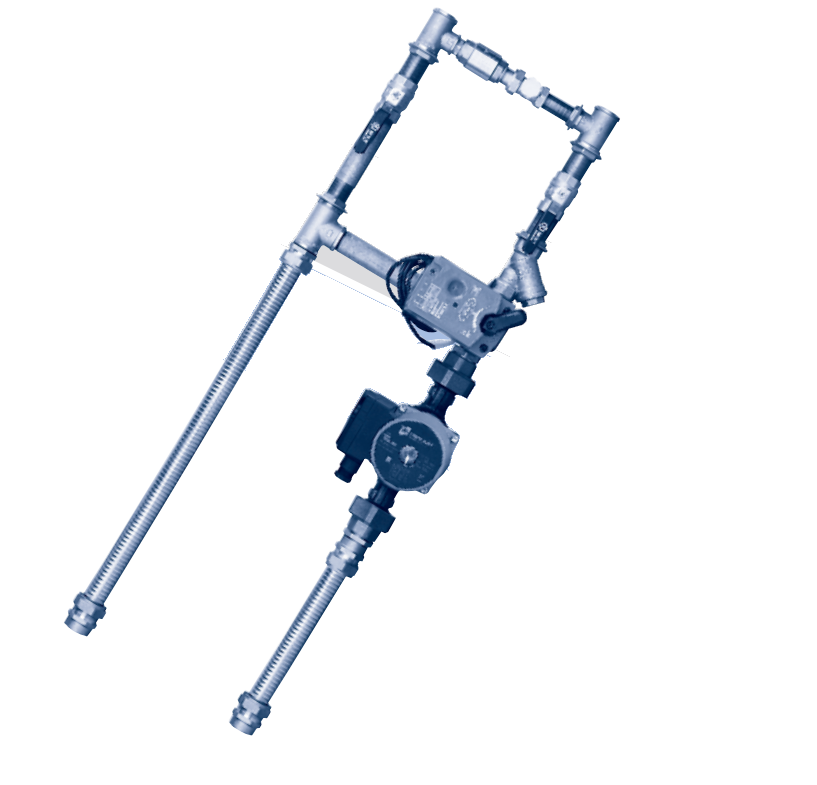

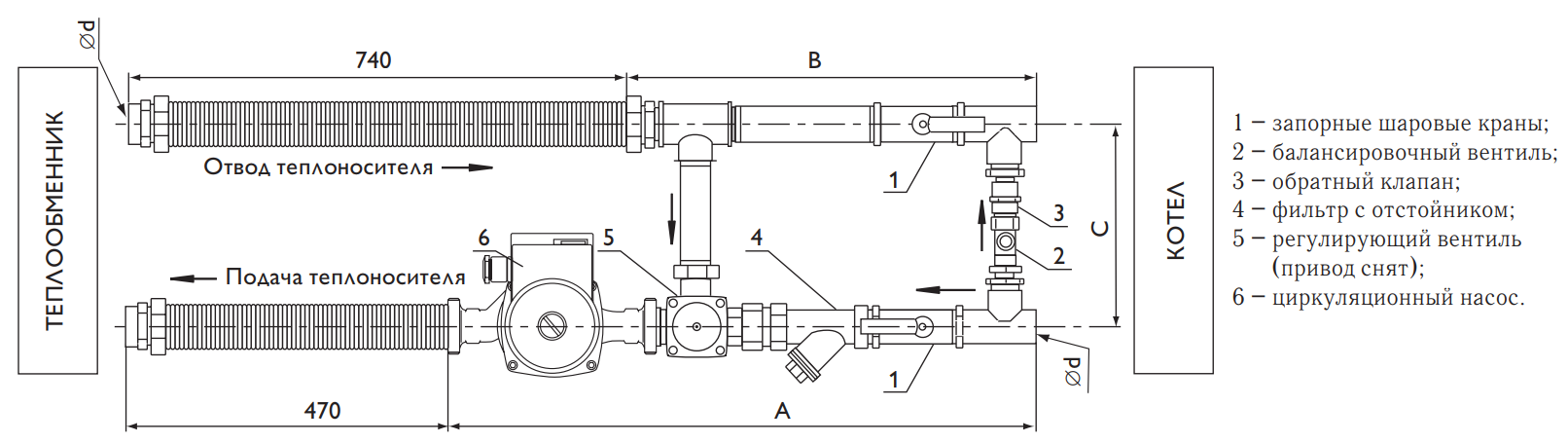

Узел ВДЛ состоит из: циркуляционного насоса, регулирующего вентиля с приводом, фильтра грубой очистки, обратного клапана и запорных кранов, балансировочного клапана и гибкой подводки.

Циркуляционный насос обеспечивает постоянное движение теплоносителя через теплообменник , препятствуя замерзанию и предотвращая размораживание.

Трехходовой вентиль оснащается электроприводом 3-х позиционным управлением и контролирует подачу необходимого количества теплоносителя из системы теплоснабжения в контур теплообменника.

В узле обвязки предусмотрен байпас, с установленными обратным клапаном и балансировочного вентиля, для регулировки циркуляции теплоносителя.

К водяному теплообменнику узел обвязки подключается при помощи гибкой подводки с резьбовым соединением. Узел должен устанавливаться на минимальном расстоянии от теплообменника, а клеммная коробка насоса не должна отклонятся от вертикальной оси более чем на 90 градусов.

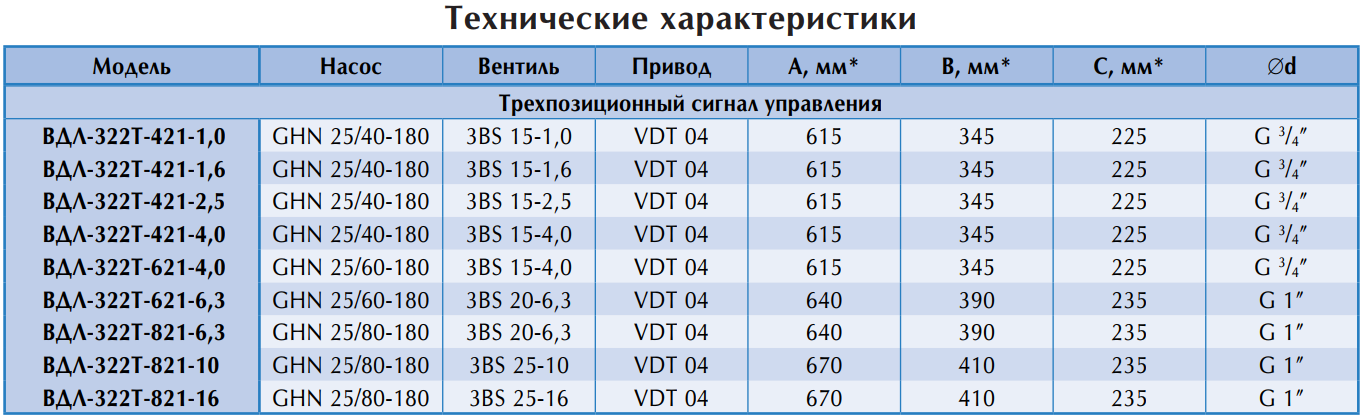

Технические характеристики узла обвязки ВДЛ-322Т-821-10

  • Диаметр подключения - 1"
  • Привод: VDT 04 (https://www.vent-magazin.ru/product/vdt04/)
    • Питание:24В/50Гц
    • Потребляемая мощность: 3,0 Вт
    • Потребляемый ток: 0,12 А
    • Сигнал управления: 3-х позиционный
    • Степень защиты: IP 42
  • Марка вентиля: 3BS 25-10 (https://www.vent-magazin.ru/product/2BS_25-10/)
  • Насос: GHN 25/80-180
    • Питание:230В/50Гц
    • Потребляемая мощность: 204 Вт
    • Потребляемый ток: 0,88 А
    • Степень защиты: IP 44
  • Максимальная температура теплоносителя - 110 С
  • Максимально давление теплоносителя- 1 МПа.

Эксплуатация

Теплоноситель не должен содержать твердых примесей и агрессивных химических веществ, способствующих коррозии и разложению материалов деталей смесительного узла. Температура окружающей среды при эксплуатации узла должна быть выше температуры замерзания теплоносителя.

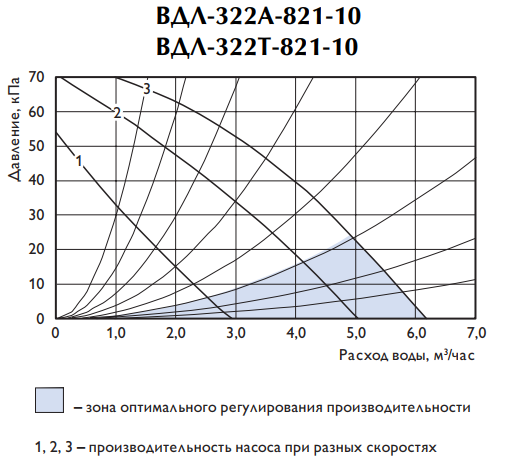

Рабочая точка узла определяется исходя из величины необходимого расхода теплоносителя через теплообменник и суммарных потерь давления на теплообменнике и в соединительной подводке.


!!! Внимание!!!

Если узел обвязки эксплуатируется в системе центрального теплоснабжения, во избежание перегрева обратной воды байпасная перемычка должна быть полностью перекрыта, а на перемычке регулирующего вентиля рекомендуется установить обратный клапан.

!!!!

Узлы не имеют теплоизоляции и в поставляемом виде не предназначены для обвязки водяных охладителей, т.к. конденсат может вывести из строя электрические компоненты, находящиеся под напряжением. Однако, при необходимости Вы можете выполнить теплоизоляцию самостоятельно.
