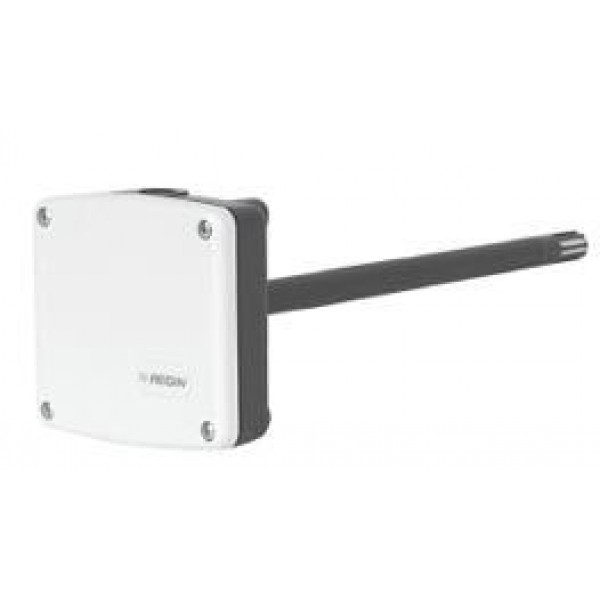

Канальный контроллер Regin AL24A1K

Купить Канальный контроллер Regin AL24A1K

Цена
12 526,06
экономия 25%
16 701,42
Количество
Заказ по телефону
+7 (495)-649-67-66

Канальный контроллер Regin AL24A1K серии AquaLite предназначен для плавного регулирования температуры воздуха в системах отопления, вентиляции и кондиционирования. Регуляторы работают в режиме пропорциональноинтегрального регулирования для быстро изменяющейся температуры, например, при регулировании температуры приточного воздуха, но могут быть настроены на режим пропорционального регулирования для медленно изменяющейся температуры, например, при регулировании температуры в помещении.

Компактный регулятор температуры Regin AL24A1K монтируется непосредственно в воздуховод. Регулятор оснащен встроенным датчиком температуры и потенциометром для задания уставки. При необходимости к котроллеру Реджин АЛ24А1К можно подключить внешний потенциометр для задания уставки.

Технические характеристики:

  • Модель - REGIN AL24A1K
  • Исполнение - Канальный
  • Напряжение питания - 24 В переменного тока. +/-15% , 50-60 Гц
  • Потребляемая мощность - 2 ВА
  • Температура окружающей среды: 0..+50С
  • Относительная влажность - максимум 90%
  • Степень защиты - IP 65
  • Размеры - 80x80x255 мм
  • Вход
    • Один вход для внешней уставки или для смещения уставки (SPC) с использованием внешнего потенциометра или 0...10 В
    • Переключатель: Для датчика Regin NTC (типа TG-A130) или беспотенциального замыкающего контакта
  • Выход
    • 1 выходной сигнал 0..10 В постоянного тока. 1мА

Настройки

  • Уставка: 0...30°C устанавливается с помощью потенциометра под крышкой
  • Диапазон пропорционального регулирования:  0,5...50 К
  • Постоянная времени интегрирования: 2 или 20 минут, устанавливается перемычками (см. Ниже)



Переключение
AL24A1K имеет вход для переключения, который заставляет функцию управления переключаться между нагревом или охлаждением.
Этот вход может быть подключен к NTC-датчику REGIN или замыкающему контакту реле.
При замкнутом контакте контроллер работает с мощностью нагрева, а при разомкнутом контакте-с охлаждением.
При использовании датчика для переключения диапазон температур должен составлять 0...30°C, а датчик должен быть установлен на питающей батарее, чтобы выдавать точные
значения температуры.
Когда температура на датчике превышает 22°C, выходная функция переключается на нагрев, а когда температура опускается ниже 18°C, она переключается на охлаждение.


SPC (Контроль уставки)
Заданное значение может управляться дистанционно внешним сигналом, 0...10 В. На входе 5 В сигнал SPC не изменяется, более высокое напряжение повышает, а более низкое напряжение понижает заданное значение. Сдвиг уставки +/-15 К соответствует сдвигу входного сигнала +/- 5 В.
Если SPC не используется, вход остается открытым. SPC можно использовать только с внутренним заданным значением.

Настройка функции нагрева/охлаждения

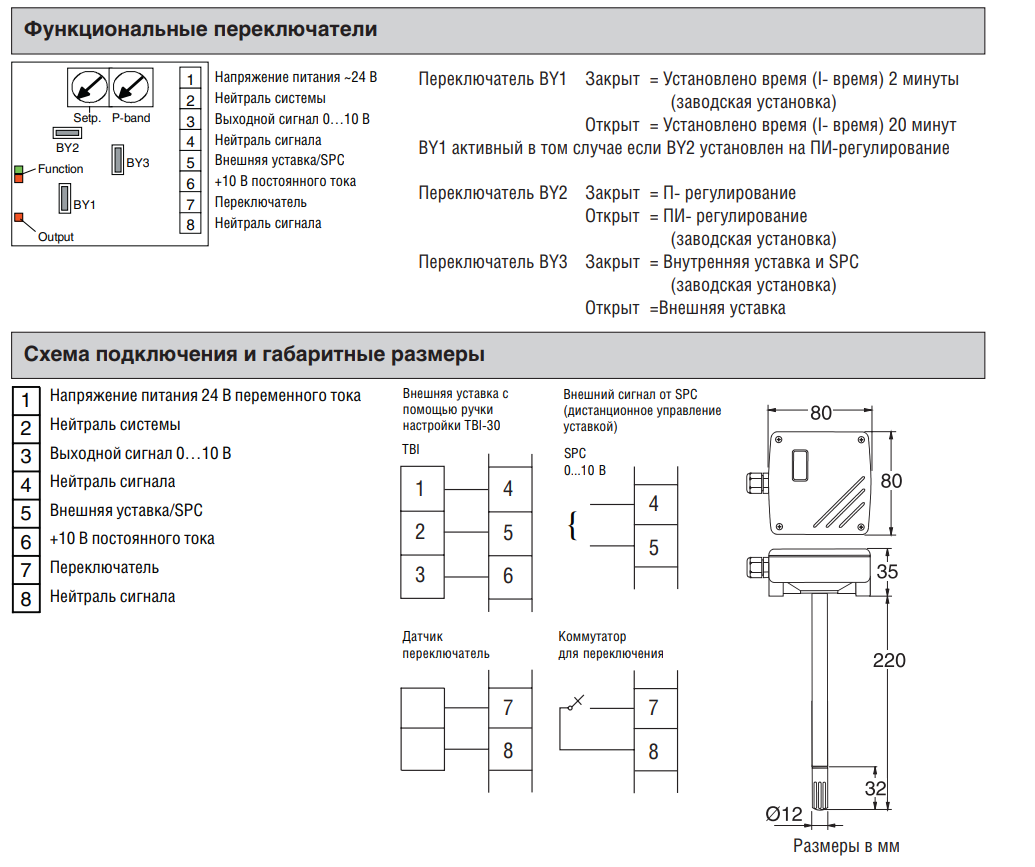

Если функция внешнего переключения не используется и требуется выходная мощность нагрева, между клеммами 7 и 8 должен быть подключен провод.
При использовании охлаждающего выхода вход остается открытым.


Индикация
AL24A1K имеет красный светодиод для индикации выходного сигнала. Интенсивность света изменяется в зависимости от уровня выходного напряжения. Он
имеет пару светодиодов для индикации выходной функции.
Зеленый светодиод указывает, что выход настроен на охлаждение, а красный светодиод указывает, что он настроен на нагрев.


Монтаж
Контроллер монтируется непосредственно в воздуховоде. Длина гильзы составляет 220 мм.

Канальный контроллер Regin AL24A1K - Характеристики

Вес1 кг
Размеры (ДхШхВ) мм300 × 10 × 10 мм
