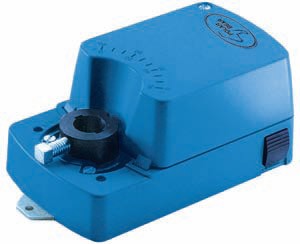

Электропривод ADT 04N1

ADT04N1  - электропривод с 2/3-х позиционным управлением и питающим напряжением 24 В.

Привод ADT04 применяется в системах вентиляции и кондиционирования воздуха.

Характеристики привода ADT04N1:

• Питание: 24 В/50Гц
• Усилие: 4 Нм
• Управление: 2/3 позиционное
• Время хода: 50 сек
• Потребление: 3,0 Вт рабочее/ 0,5 Вт в конечных положениях
• Расчетная мощность: 7 ВА
• Угол вращения: 90 градусов (с регулировками в диапазоне  0..30 и 60..90)
• Уровень шума: 45 дБ
• Корпус: IP44
• Рабочий температурный диапазон: -20..+50 С
• Окружающая влажность: 5..95 % относительной влажности, без конденсации
• Масса: 0,87 кг
• Универсальное крепление для круглых штоков 6-16 мм и 8-12мм квадратных штоков
• Выбор направления вращения
• Габаритные размеры ADT04N1 (ШxВxД): 85x65x166 мм.

Размеры электропривода ADT04-N1

Монтаж привода ADT04N1

Выбор направления вращения

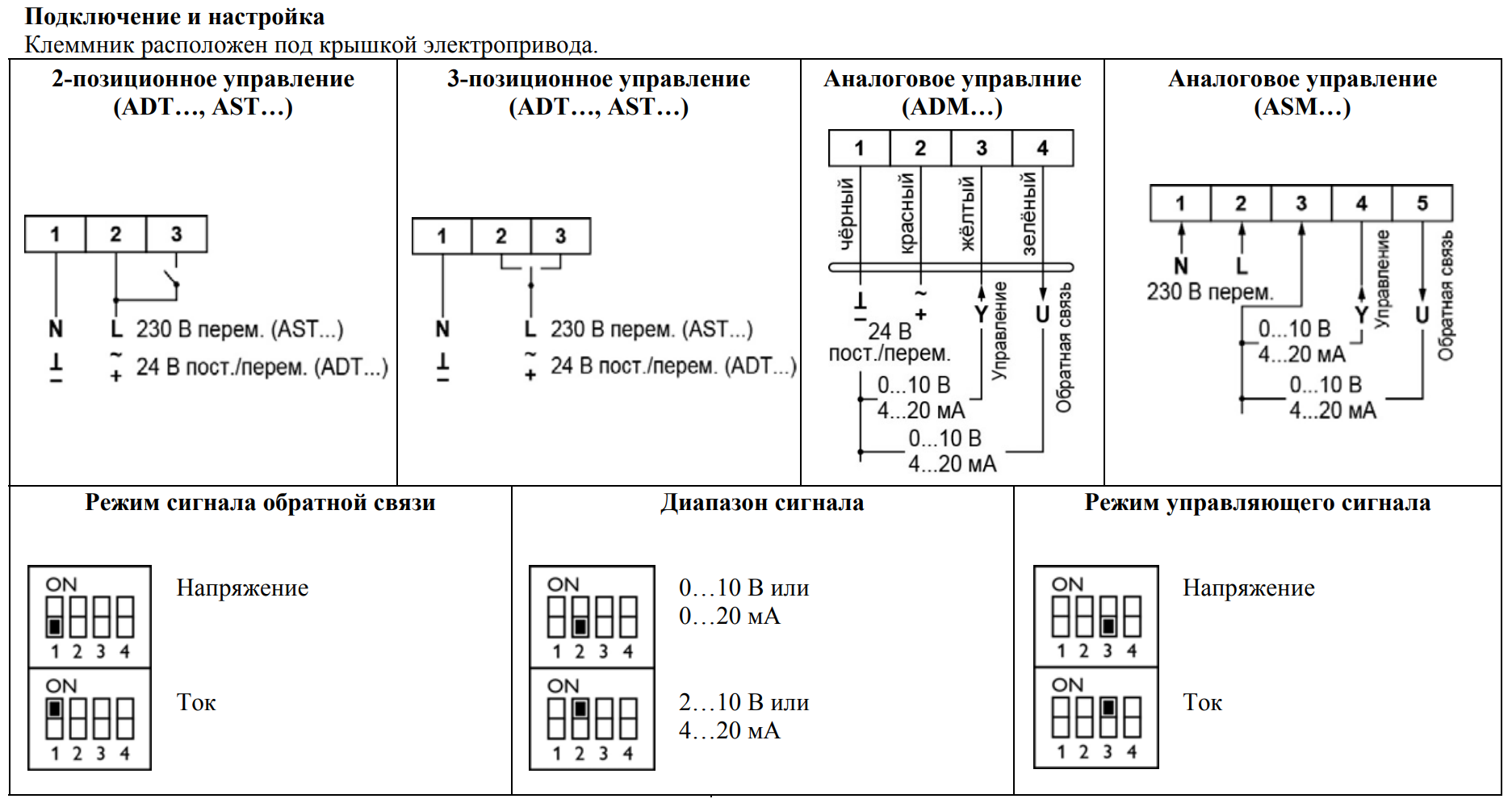

В режиме 2-х позиционного управления при подаче напряжения на клеммы 1 и 2 вращение привода осуществляется против часовой стрелки, а при замыкании контактов 1 и 3 - по часовой стрелке. Для изменения направления вращения отсоедините разъем питания электродвигателя на плате привода и подключите его обратно с обратной полярностью.

В режиме 3-х позиционного управления при подаче напряжения на клеммы 1 и 2 вращение привода осуществляется против часовой стрелки, при подаче напряжения на клеммы 1 и 3 - по часовой стрелке.
