Systemair LDR 40-20

Купить Systemair LDR 40-20

Цена
0
Артикул: 5069
Количество
Заказ по телефону
+7 (495)-649-67-66

 не поставляется!

новая модель производится в России https://www.vent-magazin.ru/product/shumoglushitel-ldr-40-20-ru/

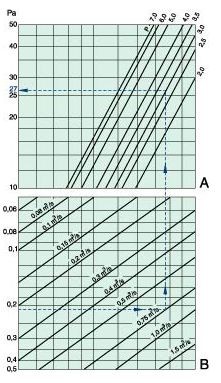

Диаграммы

Расчет аэродинамического сопротивления шумоглушителя для воздуховода прямоугольного сечения



Приведенные расчеты верны только в том случае, когда шумоглушитель подсоединен к воздуховоду с обеих сторон.



Пример. Расчет аэродинамического сопротивления для LDR 60-35 (с 3-фазным вентилятором типа RSI 60-35) с помощью диаграммы справа.

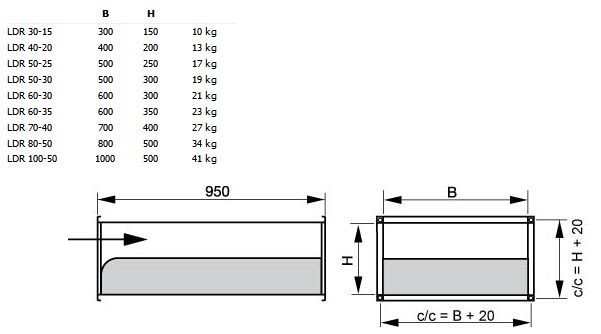

  1. По таблице, см. ниже, определите входную площадь шумоглушителя.
  2. Двигайтесь по горизонтали вправо до пересечения с графиком расхода воздуха на диаграмме В.
  3. Поднимитесь вертикально вверх до диаграммы А и по таблице определите точное значение р.
  4. Двигаясь по горизонтали влево, определите аэродинамическое сопротивление.



В приведенном примере аэродинамическое сопротивление составляет 27 Па.









Шумоглушитель Systemair LDR 40-20



Шумоглушитель LDR, легко устанавливается в прямоугольных воздуховодах до или после канальных вентиляторов KE, KT, RS и RSI и эффективно снижает уровень шума в воздуховоде.

В тех случая, когда предъявляются высокие требования по уровню шума не только к воздуховоду, но и к оборудованию в целом, следует устанавливать шумоглушитель совместно со звукоизолированным вентилятором. Все шумоглушители оснащены универсальным соединением, соответствующим стандартному фланцу или профилю.
