Вентилятор Ostberg RFTX 160 С

Центробежный взрывозащищенный вентилятор Ostberg RFTX 160C

Центробежный взрывозащищенный вентилятор типа RFТХ оборудован вынесенным взрывозащищенным асинхронным двигателем с короткозамкнутым ротором и уплотненными подшипниками, что увеличивает срок их службы. Корпус вентилятора изготовлен из оцинкованной стали. Рабочее колесо вентилятора изготовлено из того же материала, что и корпус и проходит статическую и динамическую балансировку. Вентиляторы имеют загнутые вперед лопатки и выпускаются с односторонним всасыванием. Для обеспечения требования взрывозащищенности входной диффузор вентилятора выполнен искробезопасным и изготовлен из меди. Двигатель с рабочим колесом и корпусом вентилятора установлен на кронштейне, который позволяет быстро и просто закрепить вентилятор на стене, потолке или другом основании. Взрывозащищенные вентиляторы изготовлены в соответствии с требованиями ГОСТ 52350.0-2005, ГОСТ 52350.14-2006 и обеспечивают повышенный уровень безопасности в соответствии с требованиями 2ExeIIТ3 Х.

Установка Ostberg RFTX 160 C:
Вентилятор можно устанавливать в любом положении. При вертикальном монтаже необходимо обеспечить защиту вентиляторов от попадания посторонних предметов со степенью IP 20 для входа и IP 10 для выхода.

Регулирование скорости:
Регулирование скорости всех вентиляторов осуществляется в диапазоне от 25 до 100% изменением подаваемого напряжения. Это достигается с помощью использования пятиступенчатого трансформатора. К одному трансформатору можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток трансформатора. Оборудование по взрывоопасности должно соответствовать классу помещения, в котором оно установлено.

Защита двигателя:
Двигатель вентилятора RFTX имеет встроенный терморезистор (РТС), контакты которого для обеспечения бесперебойной работы оборудования необходимо подключать к термозащитному автомату U-EK 230E.

Аксессуары RFTX 160 C:
Термозащитный автомат U-EK 230E, гибкие вставки, глушитель, хомуты, другие вентиляционные принадлежности.

Монтаж Ostberg RFTX 160 C:
- Вентилятор поставляется полностью в собранном виде, готовый к подключению.
- Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
- Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
- Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
- Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
- Вентилятор должен быть заземлен.
- Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
- Вентилятор должен быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы RFTX 160 C:
- не должен эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
- не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
- предназначен для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

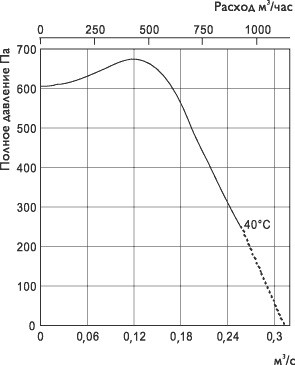

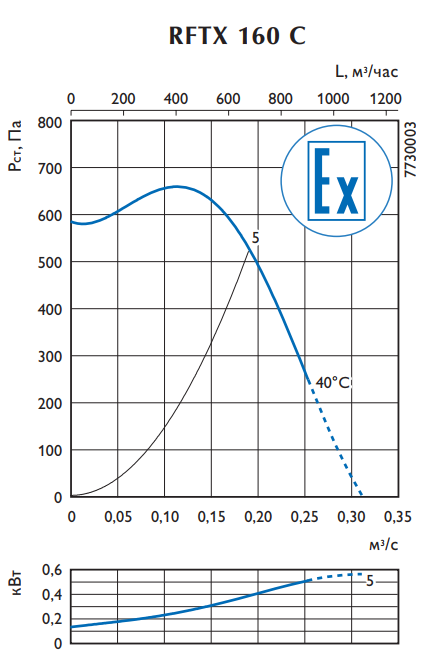

Технические характеристики:
Тип вентилятора - Ostberg RFTX160C (7730003)
Максимальная температура - 40 °C
Производ. по воздуху - 930 м3/ч
Частота вращения - 2740 об/мин
Ном. мощнасть - 590 Вт
Напряжение - 400 В
Ток - 0,97 А

Другое:
Вес - 9,8 кг
