Крышный вытяжной вентилятор Ostberg TKH 300 EC оборудован электронно-коммутируемым двигателем (EC-двигателем) с внешним ротором и рабочим колесом с загнутыми назад лопатками. Вентиляторы имеют откидывающуюся верхнюю часть, на которой расположен двигатель и рабочее колесо, что делает доступ к ним лёгким, быстрым и удобным. Корпус вентиляторов выполнен из гальванизированной стали. Вентиляторы TKH ЕС выпускаются с горизонтальным выбросом воздуха. Выходные отверстия вентиляторов защищены решетками с неподвижными жалюзи. Оригинальная конструкция вентиляторов позволяет быстро переставить решетки из нижнего положения в верхнее и наоборот, что обеспечивает изменение направления выброса воздуха из горизонтального в вертикальное.
Степень защиты электродвигателя IP 44, клеммной коробки – IP 54.
Преимущества вентиляторов TKH 300 EC:
Низкое энергопотребление. Высокий КПД двигателя (более 90%), позволяет снизить эксплуатационные затраты минимум на 30%
Плавная и точная регулировка. Управление вентилятором осуществляется при помощи управляющего сигнала 0-10 В. При изменении значения управляющего сигнала вентилятор изменяет скорость вращения, и подаёт ровно столько воздуха, сколько необходимо для вентиляционной системы.
Пусковые токи сведены к минимуму, так как встроенная электронная система управления при запуске вентилятора плавно доводит величину тока от минимальных значений до рабочего. Благодаря этому , можно существенно сэкономить на электропроводке и пусковой аппаратуре.
Низкий уровень шума в режиме малых оборотов
Длительный срок службы, высокая надежность и повышенный ресурс работы из-за отсутствия трущихся и изнашивающихся деталей, таких как коллектор и щетки.
Установка:
Крышные вентиляторы TKH 300 EC должны устанавливаться только вертикально.
Регулирование скорости:
Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью встроенного потенциометра или внешним сигналом 0–10 В. Потенциометр установлен в клеммной коробке и при необходимости управления другим регулятором встроенный потенциометр необходимо отключить.
Защита двигателя:
Все двигатели оснащены встроенной защитой от перегрузки. При срабатывании защиты питание двигателей отключается.
Аксессуары:
Регуляторы скорости, шумоглушители, воздухораспределительные и защитные решётки, воздуховоды и другие вентиляционные принадлежности и т.д.
Монтаж:
- Все вентиляторы TKH EC поставляются в полностью собранном виде, готовые к подключению.
- Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
- Электрические параметры должны соответствовать спецификации на табличке вентилятора.
- Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
- Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
- Вентиляторы должны быть заземлены.
- При необходимости внешнего регулирования другим потенциометром или аналоговым сигналом (0–10 В) встроенный потенциометр необходимо отключить.
- Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
- Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.
Условия работы:
- Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
- Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
- Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.
Обслуживание:
Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что
- Прекращена подача напряжения.
- Рабочее колесо вентилятора полностью остановилось.
- Двигатель и рабочее колесо полностью остыли.
При очистке вентилятора
- Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
- Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
- В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
- Подшипники, в случае повреждения, подлежат замене.
B случае неисправности:
- Проверить, поступает ли напряжение на вентилятор.
- Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработала встроенная защита двигателя.
- Проверить подключение цепей управления. Если после проверки вентилятор не включается свяжитесь с вашим поставщиком.
- В случае возврата вентилятора – очистить лопасти; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности - заявления.

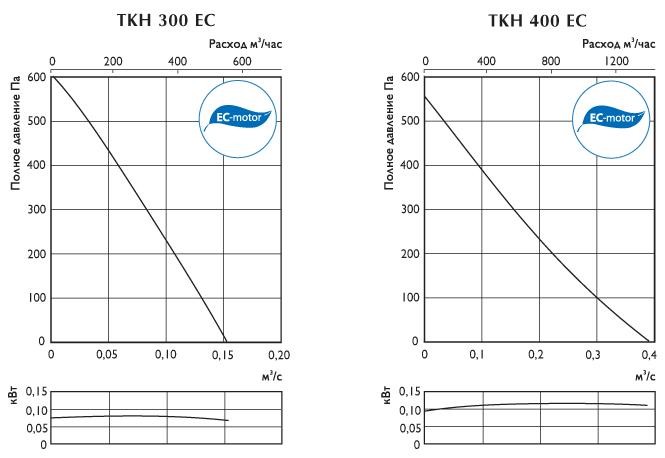

Технические характеристики:
Модель вентилятора - TKH 300 EC
Производительность по воздуху - 550 М3/ч
Напряжение - 230 В
Частота - 50 Гц
Номинальная мощность - 79 Вт
Ток - 0,67 A
Частота вращения - 3245 об\мин
Вес - 4,9 кг
Схема эл. подкл. - 31
