Regin STR20-5,6

Regin STR20-5,6
Оценить
114.4 EUR
8 624.50 руб.
Кол-во:
Regin STR20-5,6



Трёхходовые вентили STR 20-5,6  предназначены для регулирования расхода горячей и холодной воды, а также пара в системах отопления, вентиляции и кондиционирования. Вентили выпускаются в диапазоне от KVS=0,63 с присоединительным диаметром 1/2" до KVS=39 с присоединительным диаметром 2". В зависимости от типа используемого привода вентили могут работать в режиме трёхпозиционного или пропорционального (сигнал 0–10 В) регулирования. Трёхходовые вентили используются в качестве смесительного устройства.

Регулирование у вентилей STR 20-5,6  осуществляется с помощью возвратнопоступательного перемещения штока.

Трёхходовой вентиль перекрывает расположенные один напротив другого проходные отверстия 2 и 1, когда шток находится в верхнем положении. В этом же положении штока вентиль открыт между отверстиями 3 и 1. Если шток находится в нижнем положении, трёхходовой вентиль полностью открыт между отверстиями 2 и 1 и закрыт между отверстиями 3 и 1.

Вентили должны устанавливаться так, чтобы направление стрелки совпадало с направлением потока жидкости. Вентили STR 20-5,6  следует устанавливать штоком вверх или в сторону (горизонтально). Нельзя устанавливать вентиль штоком вниз. Если рабочая среда имеет высокую температуру, то вентиль следует устанавливать штоком в горизонтальном положении, чтобы предотвратить нагрев привода вентиля. В зависимости от типа используемого привода VLT.../VLM... вентили могут работать в режиме трёхпозиционного или пропорционального (сигнал 0–10 В) регулирования.

Технические данные:
Максимальное рабочее давление - 1,6 МПа (16 бар)
Температура рабочей среды - от -5°С до 185°С
Максимальный перепад давления - 0,7–16 МПа
Характеристика вентиля: -STR 20-5,6  - 2-ходовой (проходной)
Вид регулирования - квадратичный
Ход штока - 15 мм
Максимальная утечка от величины KVS - 0,01%
Рабочая среда - горячая и холодная вода, раствор гликоля в воде, пар
Материал корпуса - бронза
Материал штока - нержавеющая сталь
Материал седла и тарелки - бронза
Материал уплотнение - тефлон

Технические характеристики:
Модель - STR 20-5,6
KVS* - 5.6
BSP - 3/4”

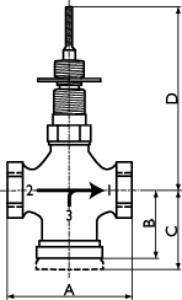

Размеры - A- 80мм, С- 70мм, D- 71мм
∆P - 1600 кПа
Тип привода:
3-х позиционный - AQT/VLT
Сигнал 0–10 В - AQM/VLM
Вес - 1.5 кг.
