Вентилятор Ostberg IRE 160 C1

Канальный вентилятор Ostberg IRE 160 C1

Канальный вентилятор IRE 160C1 оборудован асинхронным двигателем с внешним ротором и уплотнёнными подшипниками, что увеличивает срок их службы. Корпус изготавливается из гальванизированной стали. Двигатель и рабочее колесо вентилятора расположены на откидывающейся пластине, что делает доступ к ним лёгким, быстрым и удобным. Вентилятор имеет внутренний 50 мм слой изоляции из минеральной ваты, покрытой грубой шерстяной тканью, что обеспечивает низкие шумовые характеристики.

Технические характеристики вентилятора OSTBERG IRE 160 C1 артикул 7900084:

• Напряжение питания: 1*230 V/50Гц
• Диапазон напряжения: 220-240 В
• Мощность: 127 Вт
• Ток: 0,55 A
• Класс защиты: IP44 (клеммной коробки IP54)
• Класс изоляции двигателя: F
• Конденсатор: 4 мкФ
• Скорость: 1850 оборотов/минуту
• Максимальная температура перемещаемого воздуха: 70 ° C
• Уровень звукового давления на расстоянии 3 м : 38 дБ (А)
• Диаметр подключаемого воздуховода: 160 мм
• Максимальная производительность: 468 м3/час
• Максимально давление: 364 Па
• Вес: 10,1 кг

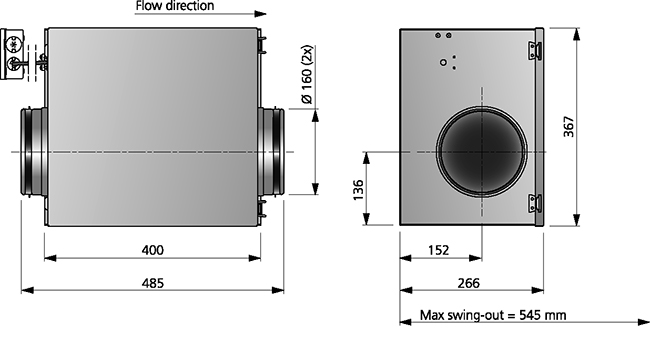

Размеры вентилятора IRE 160 C1

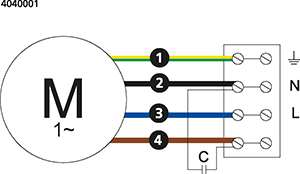

Схема подключения IRE160C1

Установка Ostberg IRE 160 C1:
Вентилятор может быть установлены в любом положении.

Регулирование скорости:
Регулирование скорости вентилятора осуществляется в диапазоне от 0 до 100% с помощью электронного или 5-ступенчатого регулятора скорости. К одному регулятору скорости можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток регулятора скорости.

Защита двигателя:
Все двигатели защищены термоконтактами. Однофазные вентиляторы имеют встроенный термоконтакт с автоматическим перезапуском. Трёхфазные вентиляторы имеют два подсоединительных вывода встроенного термоконтакта. Выводы термоконтактов (TW) должны подключаться к реле перегрузки или к соответствующим клеммам трансформаторного или тиристорного регулятора.

Аксессуары IRE 160 C1:
Регуляторы скорости, модули управления, канальные нагреватели и охладители, шумоглушители, воздушные и обратные клапаны, воздушные фильтры, воздухораспределительные и регулирующие устройства и т.д.

Монтаж Ostberg IRE160C1:
- Вентилятор поставляется полностью в собранном виде, готовый к подключению.
- Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
- Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
- Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
- Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
- Вентилятор должен быть заземлен.
- Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
- Вентилятор должен быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы Остберг IRE 160 C1:
- не должен эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
- не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
- предназначен для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.
