Ostberg ТКН 760 А1

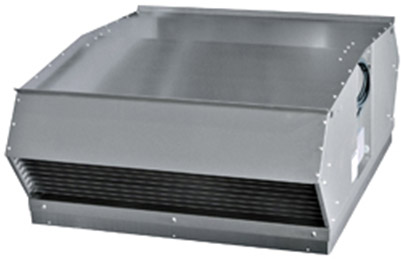

Крышный вытяжной вентилятор Ostberg ТКН 760 А1

Крышный вытяжной вентилятор ТКН 760 А1 оборудован асинхронным двигателем с внешним ротором, рабочим колесом с загнутыми назад лопатками и уплотнёнными подшипниками, что увеличивает срок их службы. Вентилятор имеет откидывающуюся верхнюю часть (крышка с двигателем и рабочим колесом). Корпус вентилятора ТКН 760 А1 изготавливается из гальванизированной стали. ТКН — вентилятор с горизонтальным выбросом воздуха, но оригинальная конструкция вентилятора позволяет быстро переставить решетки из нижнего положения в верхнее и наоборот, что обеспечивает изменение направления выброса воздуха из горизонтального в вертикальное.

Установка Ostberg ТКН 760 А1:
Крышный вентилятор должен устанавливаться только вертикально.

Регулирование скорости:

Регулирование скорости вентилятора ТКН 760 А1 осуществляется в диапазоне от 0 до 100% изменением подаваемого напряжения. Это достигается с помощью использования бесшагового тиристора или пятиступенчатого трансформатора. К одному тиристору или трансформатору можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток тиристора или трансформатора.

Защита двигателя ТКН:

Все двигатели защищены термоконтактами. Однофазный вентилятор ТКН 760 А1 имеет встроенный термоконтакт с автоматическим перезапуском. Выводы термоконтактов (TW) должны подключаться к реле перегрузки или к соответствующим клеммам трансформаторного или тиристорного регулятора.

Монтаж ТКН 760 А1:
- Вентилятор поставляется полностью в собранном виде, готов к подключению.
- Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
- Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
- Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
- Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
- Питающее напряжение на вентилятор с вынесенными термоконтактами всегда должно подаваться через внешнее устройство, отключающее питание при размыкании термоконтактов.
- Вентилятор должен быть заземлен.
- Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
- Вентилятор должен быть смонтирован таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы ТКН:
- не должен эксплуатироваться во врывоопасных помещениях, недопустимо соединение с дымоходами.
- не допускается использовать для перемещения врывчатых газов, пыли, сажи, муки и т.п.
- предназначен для непрерывной работы. Не рекомендуется производить частое включение и выключение вентилятора.

Технические данные:
Тип вентилятора - ТКН 760 А1
Производ. по воздуху - 4000 м3/ч
Номинальная мощность - 306 Вт
Частота вращения - 920 об/мин
Напряжение - 400 В
Ток - 1,38 А

Другое:
Вес - 48 кг
