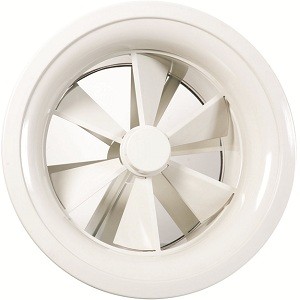

Systemair TSD-630 DIFFUSER
Описание: Диффузор Systemair TSD-630 обеспечивает комфортную вентиляцию больших высоких залов. Благодаря возможности регулирования воздушной струи диффузор можно использовать для раздачи охлажденного и нагретого воздуха. Высота установки составляет от 4 до 15 метров. Форма воздушной струи регулируется вручную.
Systemair TSD-630 DIFFUSER, артикул 42322 состоит из впускного конуса, внутреннего и внешнего корпусов с регулируемыми лопастями. В режиме охлаждения лопасти находятся в открытом положении (горизонтальная раздача воздуха), в режиме обогрева в закрытом (вертикальная раздача воздуха).
Конструкция: Systemair TSD-630 изготовлен из стали с порошковым покрытием (RAL 9010)
Монтаж: TSD-630 присоединяется к круглому воздуховоду непосредственно или через присоединительную камеру.
Размеры:
TSD ØD ØE ØF G H ØI J K
(mm)
630 628 871 700 204 117 628 367 750
(0,2) Длина воздушного потока с конечной скоростью 0,2 м/с
q Расход воздуха
Pt Аэродинамическое сопротивление
LpA Уровень звукового давления
