Systemair TSD-315-M3 (снят с производства)

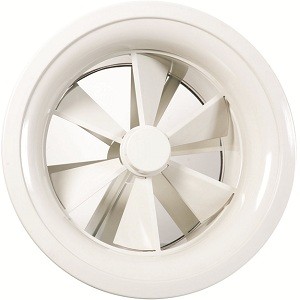

Systemair TSD-315-M3 DIFFUSER

Описание: Диффузор Systemair TSD-315-M3 обеспечивает комфортную вентиляцию больших высоких залов. Благодаря возможности регулирования воздушной струи диффузор можно использовать для раздачи охлажденного и нагретого воздуха. Высота установки составляет от 4 до 15 метров. Форма воздушной струи регулируется как вручную, так и с помощью электропривода.
Systemair TSD-315-M3 DIFFUSER, артикул 42333 состоит из впускного конуса, внутреннего и внешнего корпусов с регулируемыми лопастями. В режиме охлаждения лопасти находятся в открытом положении (горизонтальная раздача воздуха), в режиме обогрева в закрытом (вертикальная раздача воздуха).

Конструкция: Systemair TSD-315-M3 изготовлен из стали с порошковым покрытием (RAL 9010)

Монтаж: TSD-315-M3 присоединяется к круглому воздуховоду непосредственно или через присоединительную камеру.

Размеры:
TSD     ØD      ØE       ØF       G        H      ØI        J         K
                                     (mm)
315     313     464     381     145     92     317     215     435

Питание 24В, плавное регулирование 0-10V.
Цвета кабелей:
1 = черный
2 = красный
3 = белый
5 = оранжевый
