Optigo OP10-230 SPI

Оценить

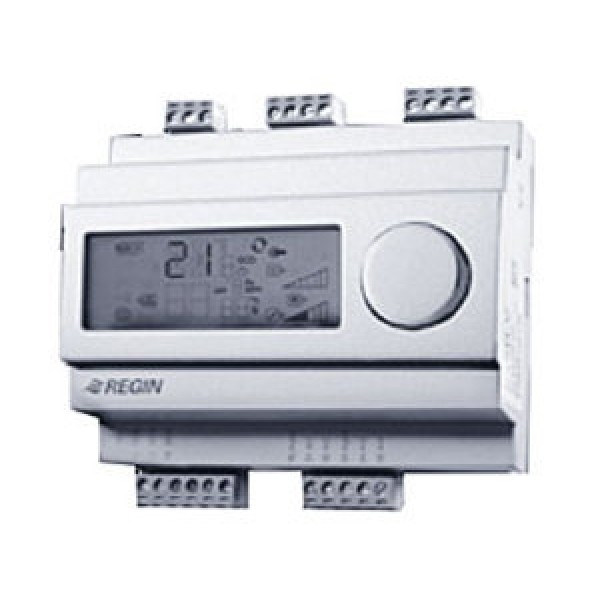

Конфигурируемые контроллеры Optigo OP10-230 предназначены для управления работой систем вентиляции и кондиционирования, отопления и горячего водоснабжения (ГВС). Optigo - новое направление в области контроллеров с ограниченным набором функций для применения там, где не требуется весь спектр характеристик. Контроллеры Optigo OP10-230 SPI предназначены для шкафного монтажа на DINрейке. На передней панели контроллера расположены ЖКдисплей, на котором отображается основная информация о работе системы и энкодер. Настройка режимов работы и параметров системы производится с помощью энкодера и графического дисплея.

Модели для управления системами вентиляции и кондиционирования, управления системой отопления или управления системой ГВС.
OP10-230 с напряжением питания 220 В, 50 Гц.

Область применения:
Управление притоком воздуха;
Управление притоком воздуха с наружной компенсацией;
Управление комнатное/вытяжкой воздуха с каскадной функцией;
Управление отоплением с наружной компенсацией;
Управление системой горячего водоснабжения.

Функции:
Настройка значений P и I;
Возможность выбора сигнала на выходе для обогрева и/или охлаждения;
Регулируемые диапазоны настройки для датчиков;
Два уровня доступа для изменения параметров - системный и пользовательский.

Технические характеристики:
Модель - Optigo OP10-230
Напряжение - 230/50 В/Гц
Потребляемая мощность - 4 ВА
Cтепень защиты - IP 20
Дисплей - ЖК с подсветкой, графика и текст
Планировщик - Недельный планировщик, основанный на часах реального времени
Аналоговые входы - Pt1000
Дискретные входы - «сухие» контакты
Аналоговые выходы - 0-10 В, 8 бит ЦАП, с защитой от КЗ
Универсальный вход - В зависимости от выбранного режима управления - AI или DI с вышеописанными характеристиками
Дискретные выходы - 2 симисторных выхода, 24 В, 0,5 А длительно; 1 перекидной контакт, 230 В, 5 А
Температура эксплуатации - 0-50 °С
Относительная влажность - 90 %

Аналоговые входы используются для подключения датчиков PT1000 или преобразователей температуры, влажности, давления и аналогичных приборов с выходным сигналом 0-10 В, предназначенных для измерения параметров устройств, входящих в состав систем вентиляции и кондиционирования воздуха или отопления.
В зависимости от выбранного режима и алгоритма управления к контроллерам можно подключить до трех датчиков температуры (PT 1000).
Цифровые входы предназначены для контроля работы вентиляторов, циркуляционных насосов, термостата перегрева ТЭНов электронагревателя, а также для включения и выключения контроллера.
Аналоговые выходы с сигналом управления 0-10 В позволяют управлять исполнительными механизмами различных теплообменников, причём, каждый выход может конфигурироваться для управления нагревателем, охладителем или приводами камеры смешивания, а также может использоваться для плавного регулирования производительности вентиляторов и давления в сети воздуховодов.
Цифровые выходы используются для сигнализации режима работы контроллера (работа/авария), включения и отключения циркуляционных насосов и вентиляторов, а также для управления исполнительными механизмами, если выбрано не аналоговое, а трехпозиционное управление.
